縣道186舊線

縣道186雖然自始以來路線變動不大,但也有部份因路線調整而造成的舊線路段,尤以岡山市區內變動幅度最大。本篇整理本線之舊線路段,發現原始的路幅並不寬,但仍有多數路段的舊線需要更進一步的確認,所以本篇也希望能夠拋磚引玉,讓有興趣的人一起來研究。

另外,本線後半段和水管路交叉後,也出現幾段奇怪的直線路段,其來由不免令人好奇。

一、前洲橋段

本線自起點開始一路平直,這幾年除起點段(永安區內)路段拓寬為四線車道外,其他大致沒什麼變動。縣道一直來到跨越阿公店溪的前洲橋,才出現第一段舊線。

舊橋樑部份已經找不到遺跡,只留下南端約兩百公尺的路跡可循。沿線只有工廠和數棵椰子樹作為點綴,舊線至堤防道路為止,路幅並不算寬。

前洲橋段

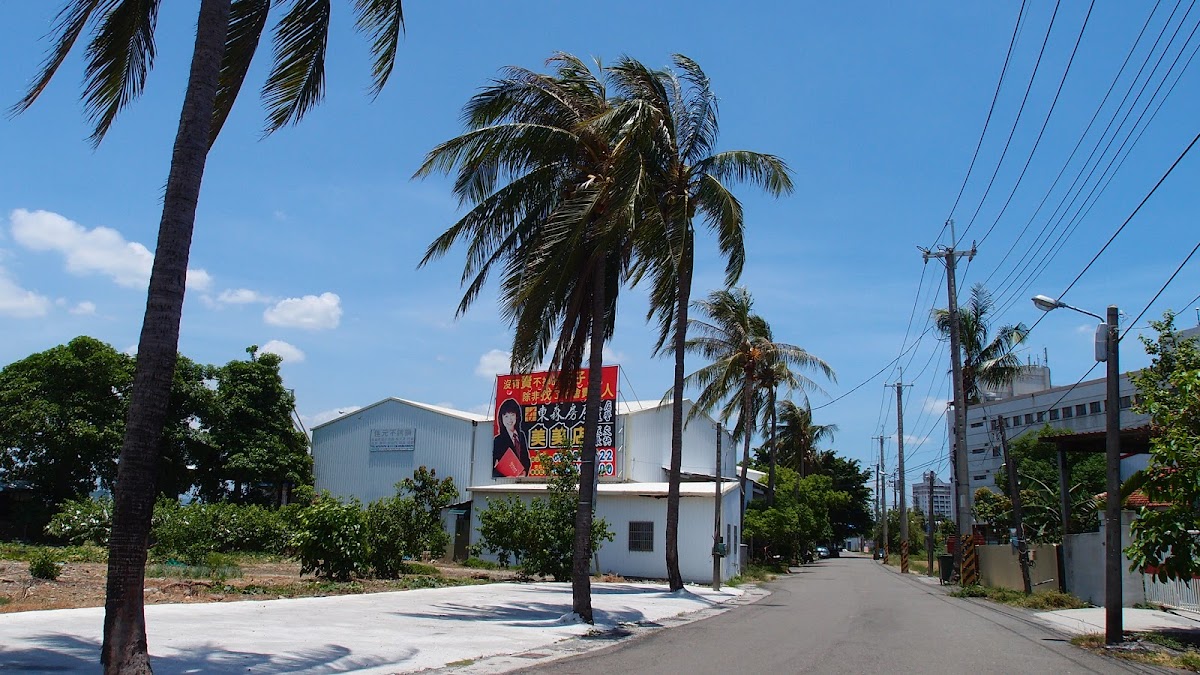

前洲橋舊線段遺留的舊線,由路旁的椰子樹彷彿可以看見過往的模樣

二、龍峰宮段

龍峰宮這一段是比較小規模的舊線,原路走廟前的小路,還與大公路交叉。推測大公路也是一旁高27之舊線。原路不敷使用後,自然改走大路。

龍峰宮段舊線

三、岡山市區 (2014-12-05修正)

岡山市區的部份比較麻煩,原本認為岡山市區的舊線是走平和路(中街)轉舊台一線,再接上高32線原路線往東。但再看過民國50出版的路線圖中,大致可以得出以下圖中的路線,亦即沿著前鋒路走到阿公店溪後,左轉與縣道177共線,接著再於柳橋西路左轉,一直到舊省道後,左轉與台一線共線,最後走高32舊路線往東。

網友殘風碎月也熱心提供自繪的路線圖,還有加註糖鐵路線喔!連結如下:https://docs.google.com/file/d/0ByNZy4X90CGnMkNmV1VscFdLODg/edit

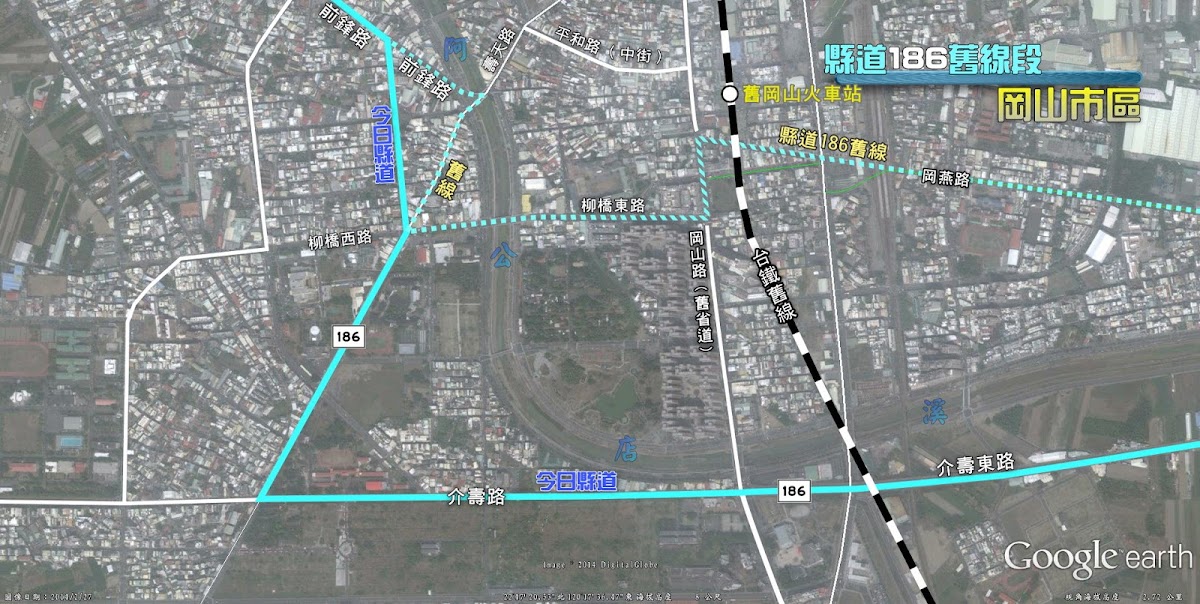

更正縣道186於岡山市區的舊線段 (2014/12)

四、吊雞林

舊縣道沿著岡燕路來到吊雞林一帶,會因為岡山交流道的興建而產生路線變化。

1921年堡圖上,這條路是走下圖中標示「堡圖路線」的藍色虛線,也就是經過現在的新觀音橋過河,再轉安招路往燕巢方向。

民國50年公路系統編成後,縣道186的路線經過觀音橋,直行安招路。但先前探訪時觀音橋的銘牌標記為「民國六十六年六月竣工」,先前是否有橋樑則不清楚。

民國67年,時值中山高速公路完工,公報中也記敘「原線自岡山至高速公路段已封阻不通,改經劉厝經高速公路交流道穿越而接原線」。劉厝即今日路線以南的聚落名稱,本條敘述是指縣道186改線至今日仁壽路、介壽路及介壽東路一線。

吊雞林段舊線

五、燕巢市區

縣道186一路東行至燕巢也是沒什麼變化,僅在市區內有改線。改線情況如圖示,其中中民路/中興路口以東今日已改為高38線,當時縣道186還有進燕巢舊市區,再走中南路往南行。

本段改線的年代約在民國65年左右,當時高38(民國50年之編號為高36)一線長度延長約0.4公里,即是取代縣道186的一小段路,故可推之縣道186燕巢市區路段於當時改線。

燕巢市區舊線

六、大社市區

其實縣道186在大社的路段相當原始,幾乎沒什麼變動。下圖中的路線是從1921年的堡圖中得知,而1940年代的航照圖,也顯示僅有大興街一線。但這不代表公路系統編成後,186線仍經大興街,很有可能當時已經改走中正路一線,且大社市區的路名部份經過更改,因此單從路名也無法推知正確情況。

大社市區舊線路段

七、仁武市區

仁武的改線段,是指仁武高中北方的一段小改線,有趣的是當初縣道186會在此兩度穿越糖鐵鐵道,不過鐵道本身早就被拆除,僅留下柵欄供人憑弔。

從舊線與糖鐵交會的路段來看,也可以發現原本縣道的路幅不大,和大社的大興街、岡山的龍峰宮路段,甚至是接下來的舊線有異曲同工之妙。

仁武市區舊線段
舊線與糖鐵交叉的平交道,一旁還遺留著糖鐵柵欄
仁武舊線上仍留存的方向指標(逆樁方向)

另外,仁武往烏材林的路上還有一座「獅龍溪橋」,係跨越獅龍溪所得名。而高52-1水管路也有跨過獅龍溪,上面也有一座「獅龍橋」。實際走訪發現縣道186這座「獅龍溪橋」橋旁有橋墩遺跡,是否為舊橋有待商榷,但橋墩形式看似已新,或許是其他管線的橋墩也不一定。

本橋的竣工年月為民國76年10月,橋體現在有加上「獅龍」意象的美化,與舊貌不同。

下面兩張圖片取自仁武鄉志,左圖為刊載的縣道186獅龍橋舊貌,右圖為水管路獅龍橋的舊貌(今日已拓寬)


獅龍溪橋旁的橋墩

八、仁武大樹界

接下來縣道186走仁林路一路向東,越過丘陵地區再抵達大樹。首先舊線的部份,就下圖藍色虛線為1921年堡圖所走的路線,而1940年代的航照圖中,則出現底下紅色路線的部份。這中間爬山的路段差異頗大,我也不明白為何會出現此差異....。

另外值得注意的地方是圖中所繪的黃色虛線段,我將這些路段視為水管路的延伸線,從1921年的台灣堡圖中,清楚可以看到縣道186與這些延伸線一路並行,不免令人好奇,為何這山區路段會需要兩條這麼接近的道路?

曾經我以為這些直線段是縣道186的舊線,實際探訪後發現機率不大,而且很少有舊線比新線還筆直的情況,這個區域還一次來三個區塊!(見「和山段」)某次探訪直線段時,試圖要詢問當地人家,對方卻倉皇而逃,我後來也沒繼續追問,實在是一次哭笑不得的體驗。

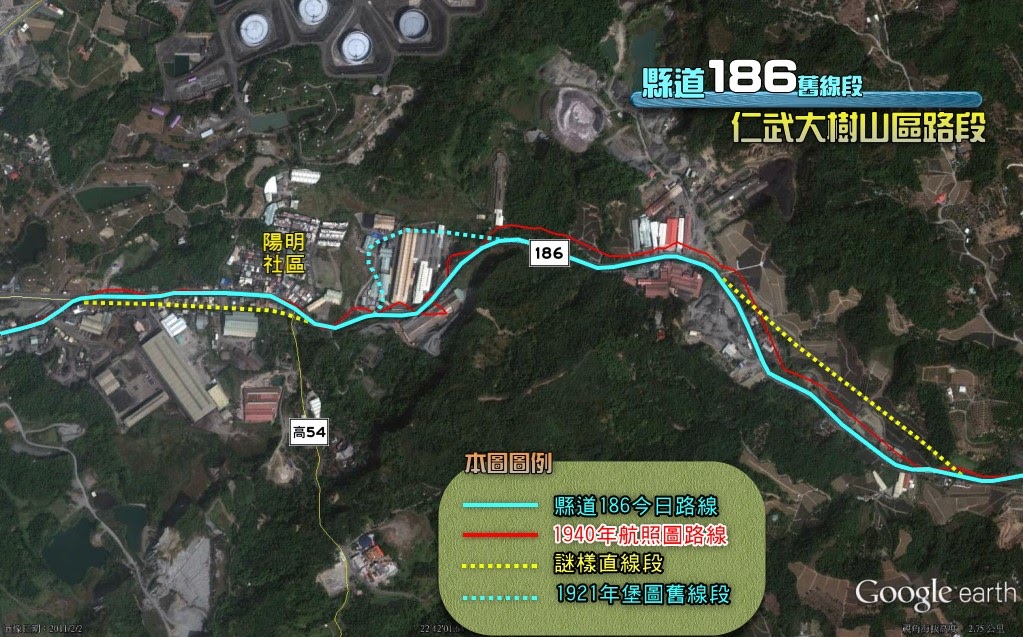

仁武大樹山區路段路線圖
筆直的謎樣直線段
山區路段的謎樣直線段

九、和山

離開丘陵區後的舊線路段,大致上剩下和山路口截彎取直的部份,請見下圖。

和山路口與興山路謎樣直線段
和山路口的舊線

上面地圖中還有最後一個直線段「興山路」,目前沿線民宅密集,看起來似乎沒什麼異狀,但隱藏在其中卻又出現一座「水管橋」,很難不和「水管路」聯想在一起。(竣工年月?8年12月)

再次打開1921年的台灣堡圖,所有的直線路段當時都已經出現,和縣道186的舊路一路依偎到大樹,順著線型往東邊看,赫然看到「水道取入口」的字樣。

這讓我想到後來的公報中,市高4線(即今日水管路)的終點敘述為「海軍大樹抽水廠小橋」,里程卻只有10.74公里,路線名稱又為「竹仔門~大樹」,實在是兜不起來。但至少可以確定水管路的由來,肯定是在沿線底下所埋設的水管,水管路也才會這麼早出現,又有這麼筆直的線型。

1921年堡圖上的水道取入口

最後,我再次翻閱pfry大幫我從國圖拍攝回來的早期公路圖,發現市高4線就是圖上一路和縣道186交纏的那條線,最後止在34+655處。對照今日,應該就是興山路尾。而所謂的小橋,很有可能指的是水管橋。(註:里程若扣掉堡圖上的虛線路段,和10.74公里相去不遠。)

但不管市高4線的里程為何,都證明這謎樣的直線段不是縣道186的舊線。

民國50年的186線路線圖

※2013/10/1補充
感謝底下網友 +育玄林 的留言,打開台灣歷史地圖系統的「美軍五萬分之一地形圖」(1944年),便可以很清楚的看到這段直線段、甚至是整條水管路,都是由鐵道(單軌)所改建而來的,丘陵路段甚至還有隧道!網友表示,由這條鐵路串連的各個部份來判斷,包括半屏山北側分岔進入的營區、煉油廠內海軍陸戰隊基地線(廢)、中油側線(廢)、建臺水泥側線(廢),以及與糖鐵南北線的連接、大樹端的黑色圓點(代表官廳或軍事設施)等等跡象,足可推出,水管路以及縣道186後段的直線段,前身應該就是軍事用途的鐵道。

隧道廢線段探勘紀錄

1944年「美軍五萬分之一地形圖」中的縣道186東段

十、高59線

早期的186線進入大樹後,還繼續往南到九曲堂,其路線大部分即為今日的高59線,從上面的手繪路線圖也可以瞭解走法,下圖為比較詳細的路線圖。

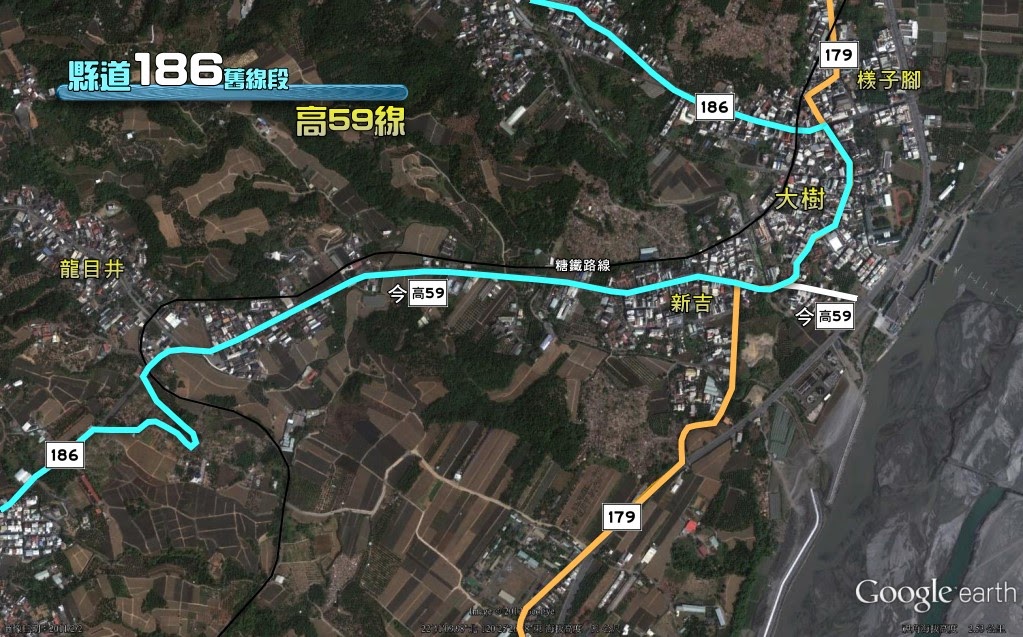

縣道186尾段舊線

以上十段就是縣道186的舊線整理,不難看出早期的道路路幅相當狹窄,和今日半數路段已拓寬的樣貌截然不同。

但186線仍存有不少已經定型的市區路段,如岡山、大社、仁武、烏材林等路段,也因此保留了很多里程碑,包括了共線段的19k、正線的20、21、21.5、22以及25k共6面,可說是相當多,目前除了20k、21k被人拔除外,其餘皆仍留在原地。
